TERMO 6

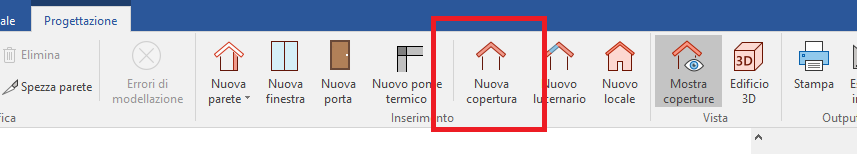

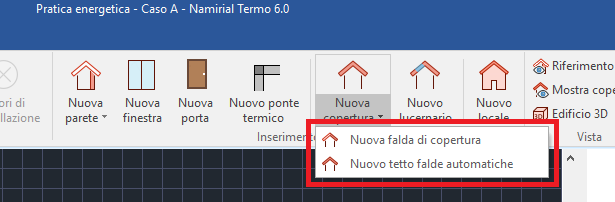

Per inserire un tetto o una qualsiasi copertura esterna usando il CAD di Termo 6 esistono due modalità accessibili premendo il pulsante "Nuova copertura":
NUOVA FALDA DI COPERTURA

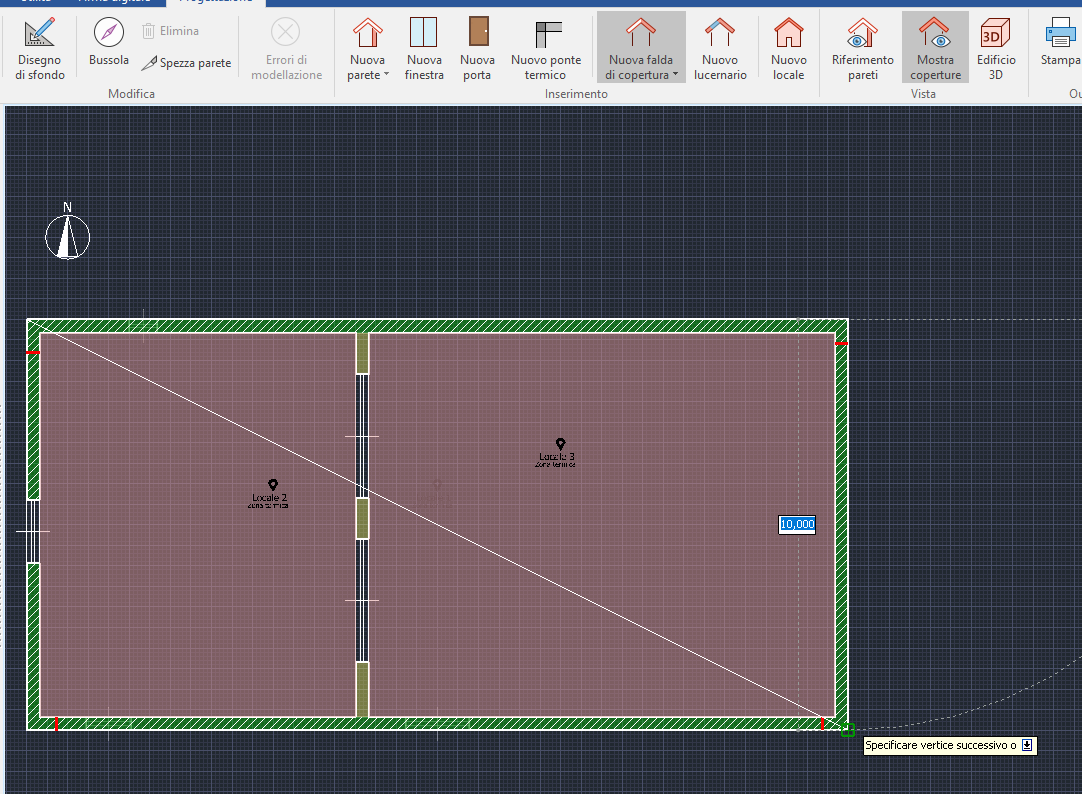

Con questa modalità è sufficiente selezionare la stratigrafia della copertura dall'archivio di progetto e, quindi, disegnare il perimetro di ogni falda direttamente sul disegno. Ad ogni click corrisponde un vertice.
In altre parole occorre fare un click su ogni spigolo del contorno esterno dell'edificio. Per completare l'inserimento è sufficiente premere sul pulsante INVIO della tastiera.
Successivamente, selezionando la falda appena disegnata, si potrà impostarne l'inclinazione agendo sulle coordinate z dei vari punti:

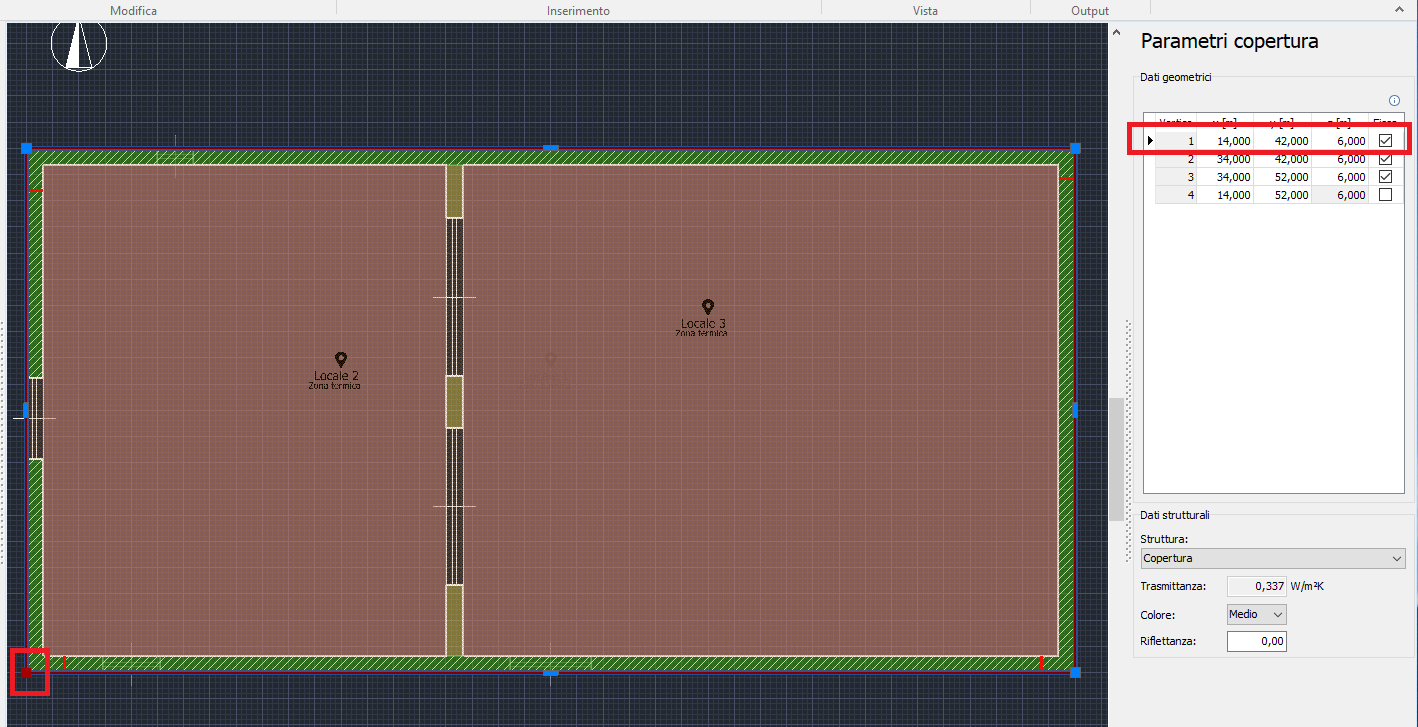

Selezionando un vertice nella tabella, questo viene evidenziato nel disegno e ciò consente di individuare facilmente ogni punto.
Ogni falda rappresenta un piano, di conseguenza, per impostarne l'inclinazione, è sufficiente assegnare le coordinate a tre vertici. Questi ultimi possono essere scelti a piacimento agendo sulla relativa casella per fissarli:
Una volta fissati i 3 vertici e inserite le relative coordinate della quota z, gli altri eventuali vertici verranno aggiornati in automatico. Nell'inserimento dei valori di z occorre considerare che la quota richiesta è all'estradosso.
Usando questa modalità di inserimento, per costruire un tetto occorrerà disegnare e impostare ogni singola falda. Questa, inoltre, è la modalità da usare per inserire un tetto piano.
NUOVO TETTO FALDE AUTOMATICHE

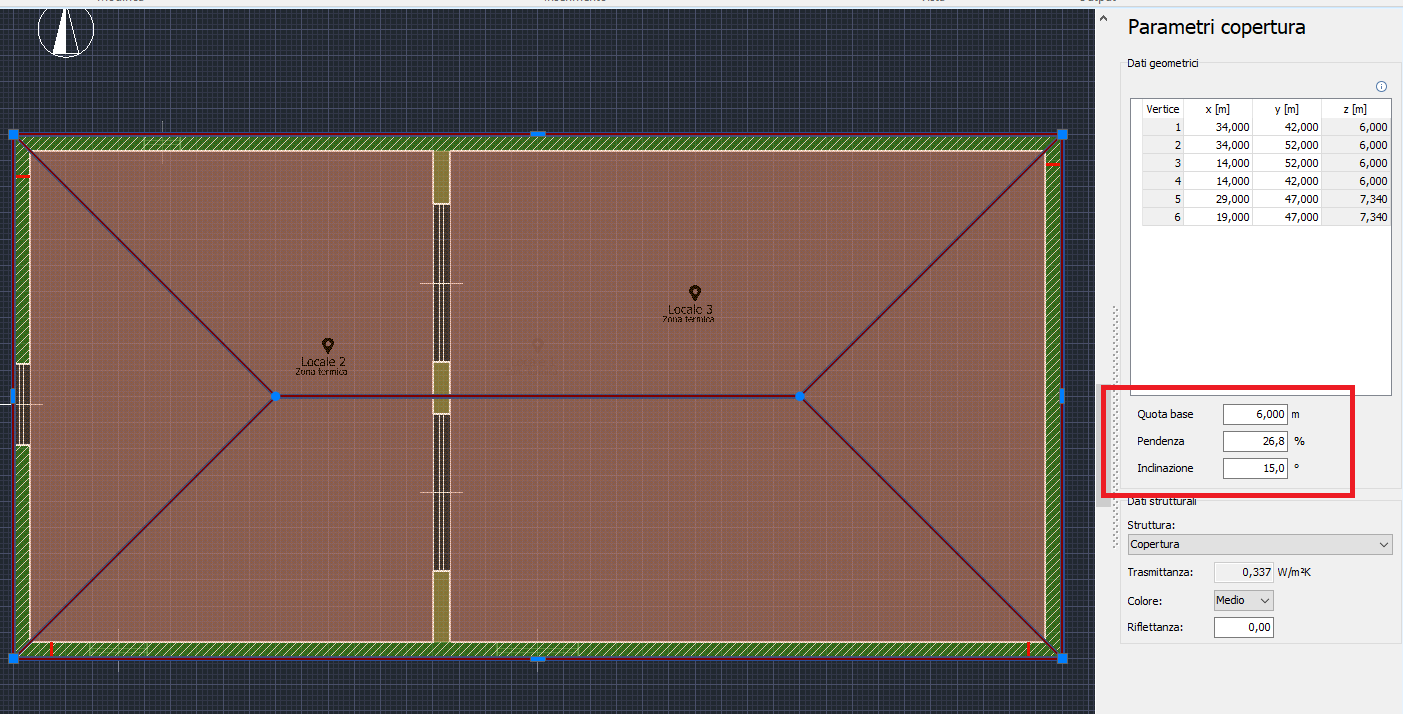

Con questa modalità verrà costruito in automatico l'intero tetto. L'inserimento è del tutto analogo al caso precedente solo che sarà sufficiente disegnare il tetto sopra a tutto l'edificio. Le singole falde verranno create in automatico in funzione della geometria in pianta dell'edificio stesso. Con questa modalità le coordinate dei vertici sono calcolate in automatico e sono bloccate ma sono presenti degli appositi comandi per impostare la quota di gronda e l'inclinazione delle falde:
TERMO 5
Per inserire una copertura esterna in Termo 5 esiste un'unica modalità accessibile premendo sul pulsante "Nuova copertura"
Questa modalità è totalmente identica alla "Nuova falda di copertura" di Termo 6 descritta poco sopra.
