CMP REI consente di definire sezioni in calcestruzzo armato armate sia a flessione che a taglio.
L'inserimento delle staffature può avvenire esclusivamente attorno alle barre longitudinali lente (non alle tese, dunque) seguendo questi 5 semplici step:

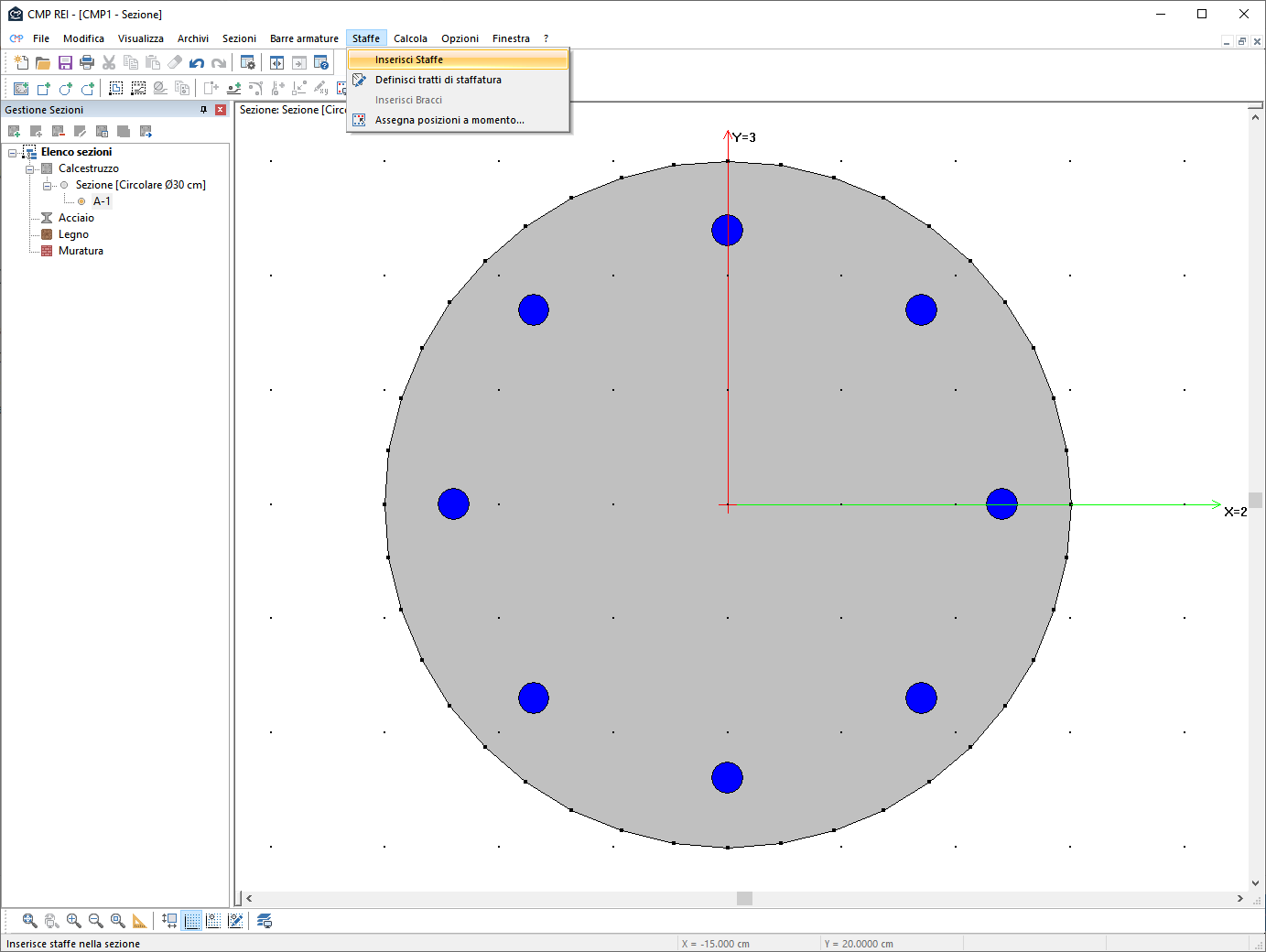

1) dopo aver inserito la sezione con le barre longitudinali lente in essa presenti, cliccare sul comando Staffe -> Inserisci Staffe per inserire la prima staffa:

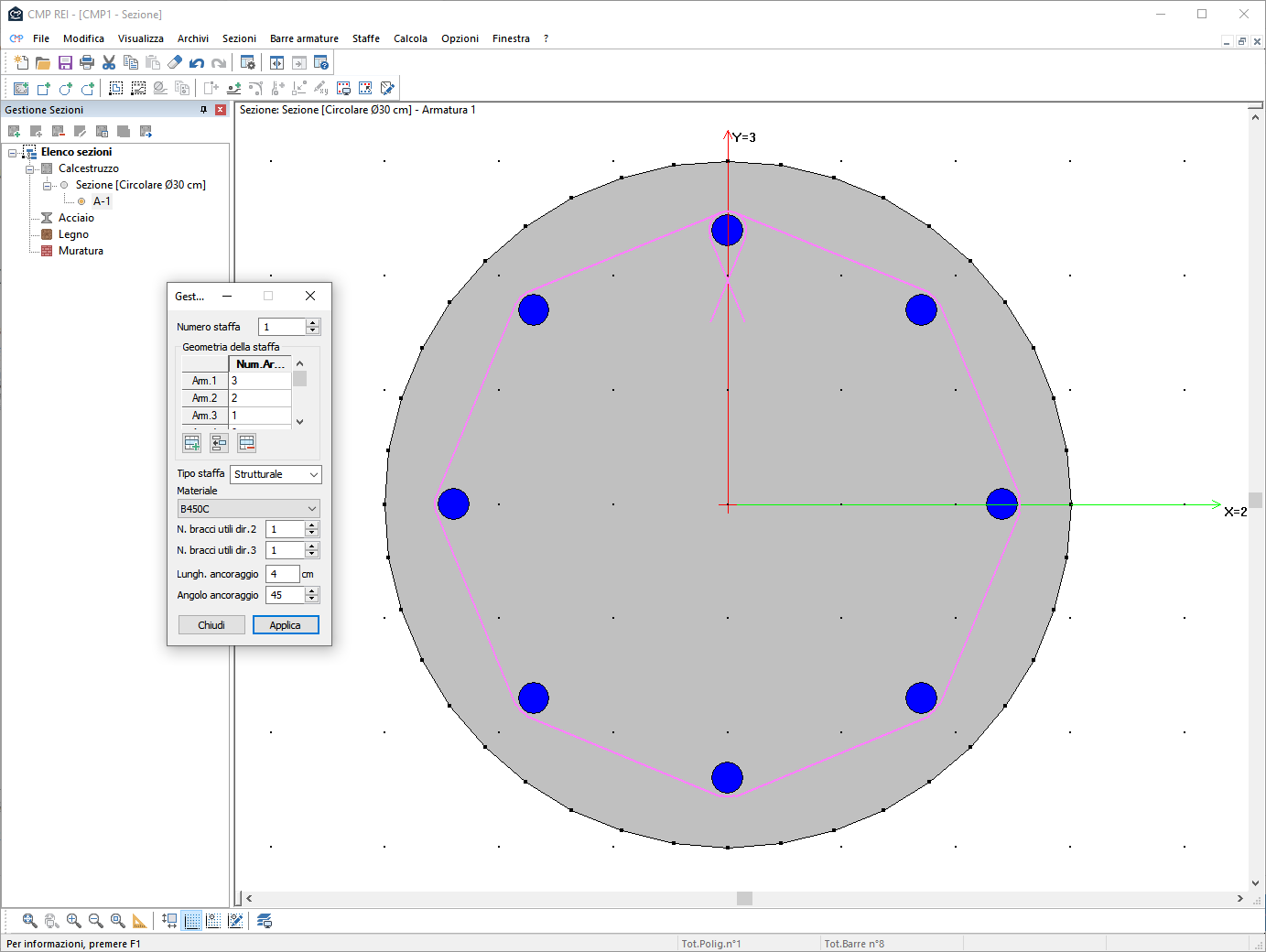

2) cliccare adesso sulle barre da utilizzare per il disegno delle staffe procedendo in senso orario tenendo presente che le staffe non devono essere lasciate aperte e vanno sempre chiuse cliccando, come ultima barra di inserimento, sulla prima barra utilizzata per la definizione di una staffa; impostare angolo e lunghezza dell'ancoraggio e premere su Applica (NB: la staffa in modifica è quella che assume temporaneamente il colore fucsia), quindi su Chiudi:

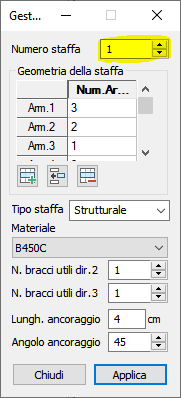

3) volendo aggiungere una seconda (quindi una terza, una quarta ecc.) staffa occorre premere sulla freccia verso su in questa finestra:

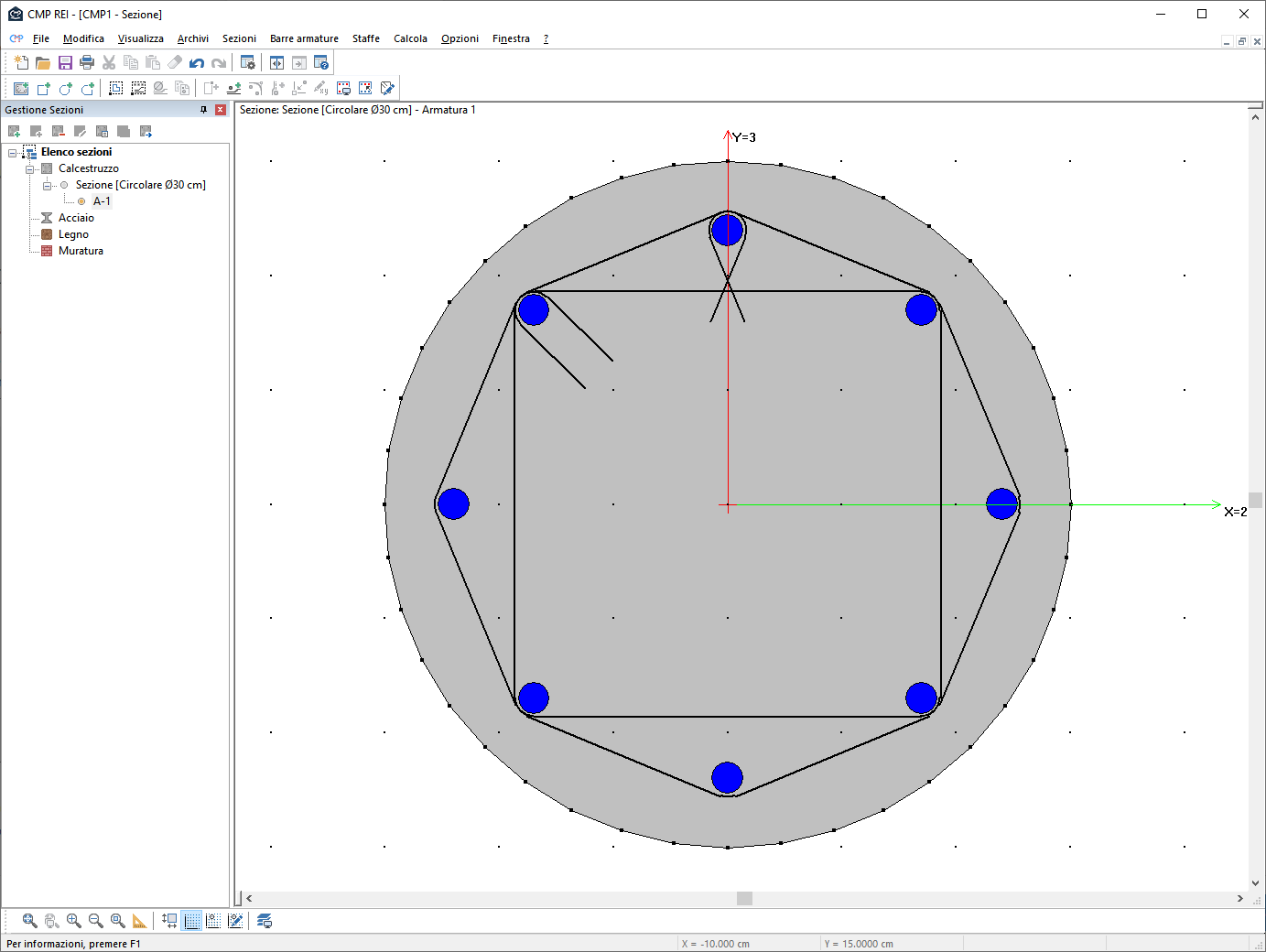

il programma terminerà il disegno della prima staffa e passerà a quello della successiva. Ripetere i passi di cui al punto 2) per il nuovo inserimento. Il risultato sarà, ad esempio, il seguente, premendo su Applica e poi su Chiudi ad inserimento della seconda staffa ultimato:
4) Ci rimane un'ultima cosa da fare adesso, ovvero definire i tratti di staffatura per il calcolo con REI Sezioni. Per farlo occorre selezionare l'apposito comando da qui:

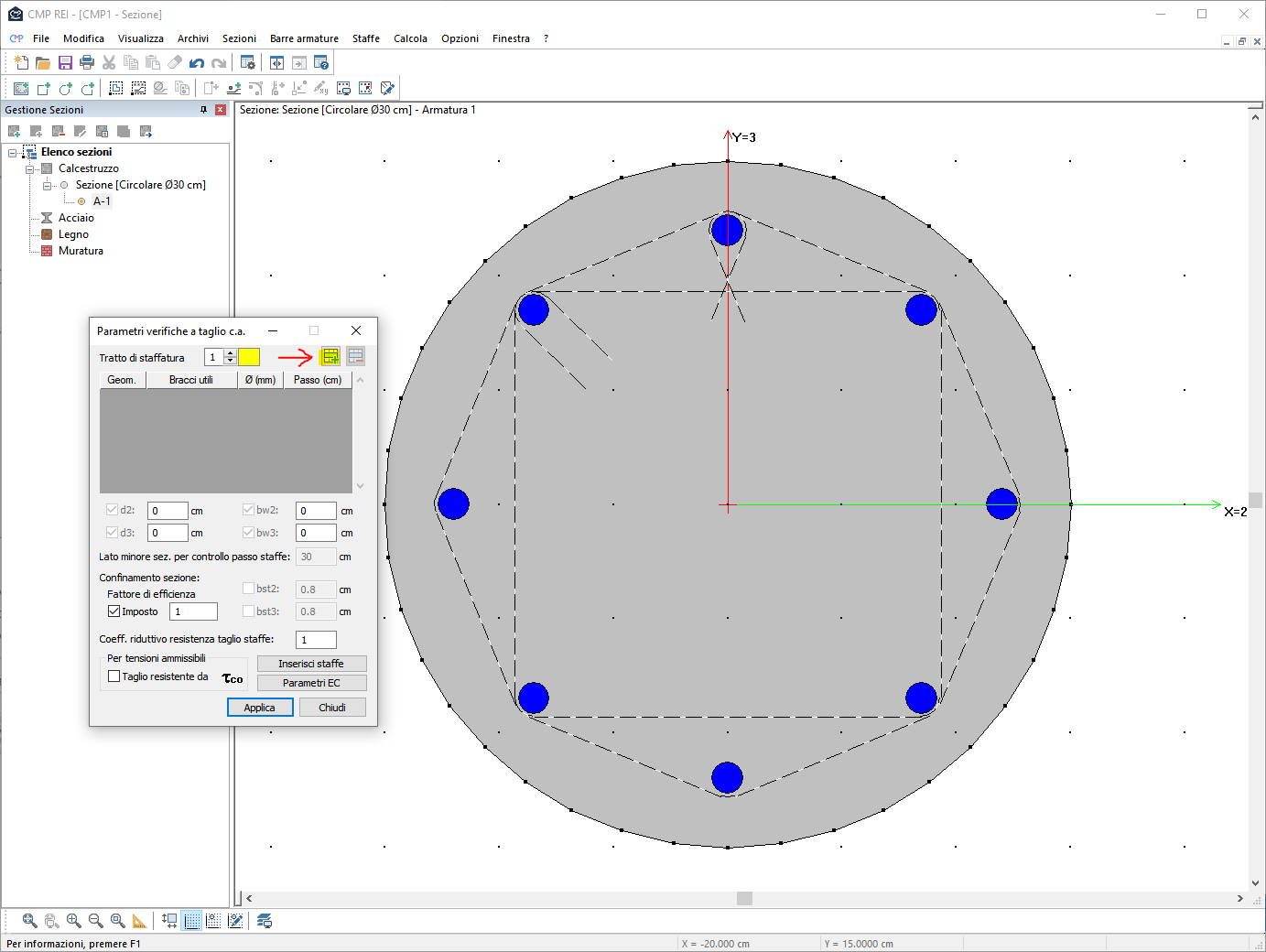

Quindi, in questa finestra occorre aggiungere tante geometrie quante sono le staffe inserite (per farlo basta premere più volte sul pulsante indicato dalla freccia rossa):

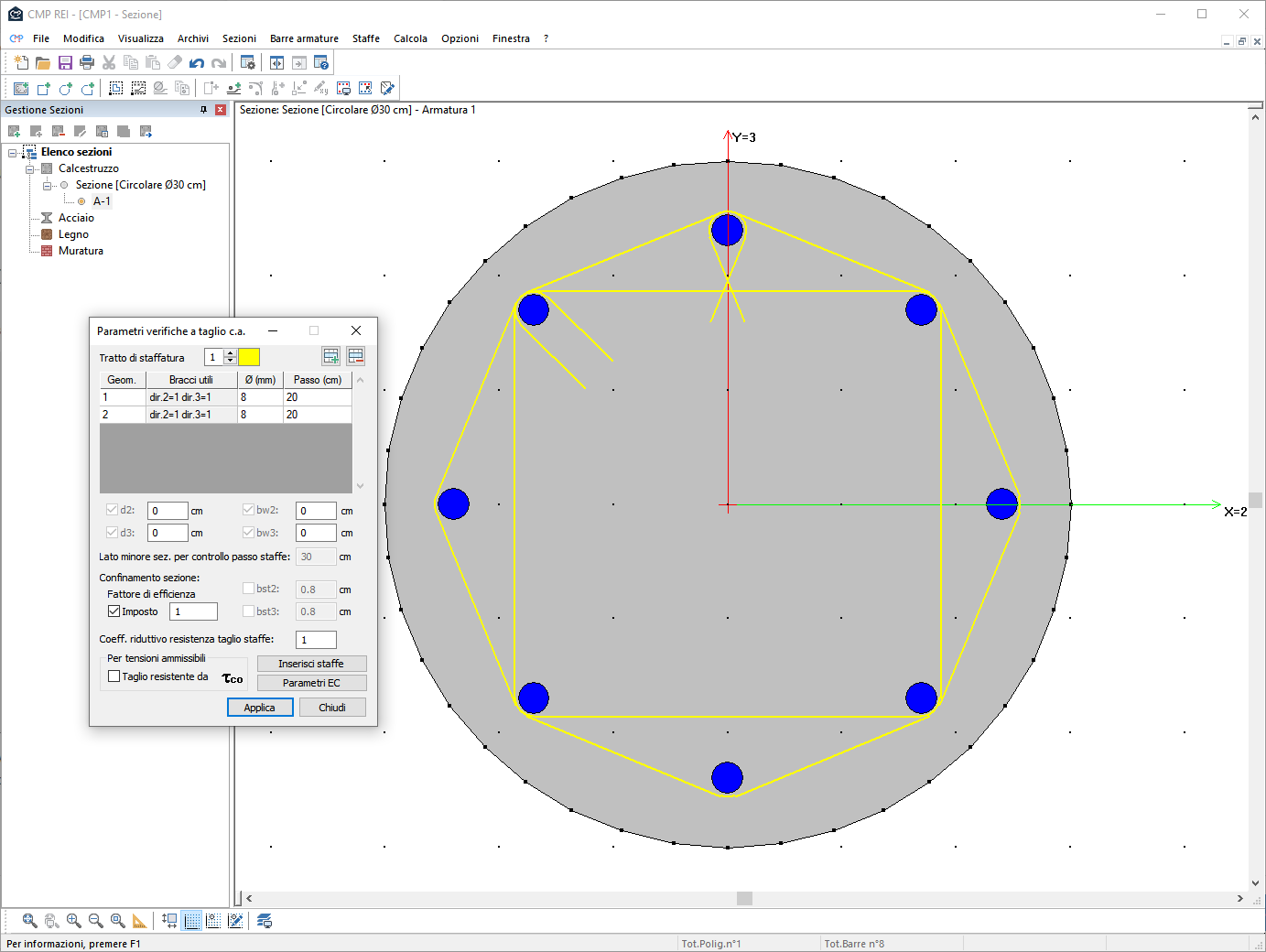

5) Avendo inserito, nell'esempio riportato al punto 3), 2 staffe, qui occorre inserire altrettante geometrie (quindi 2) e confermare premendo su Applica dopo aver assegnato diametro e passo alle stesse; il risultato sarà il seguente (le staffe inserite e aggiunte al 1° tratto di staffatura assumeranno il colore corrispondente a quel tratto):
