In strato vi è la possibilità di importare un rilievo proveniente da un file Dxf.
Per convertire un file DXF in formato coordinate di Strato è necessario che il DXF contenga almeno uno dei seguenti oggetti in quota assoluta:
entità point (punti) con eventuali linee o polilinee (discontinuità);
spline (curve di livello);
maglia triangolare (triangoli).
Per una corretta importazione del file Dxf, è obbligatorio che questo non contenga entità di tipo "blocco" ed in caso fossero presenti, sarà necessario esploderli prima dell’importazione in Strato.
La procedura da effettuare è la seguente:

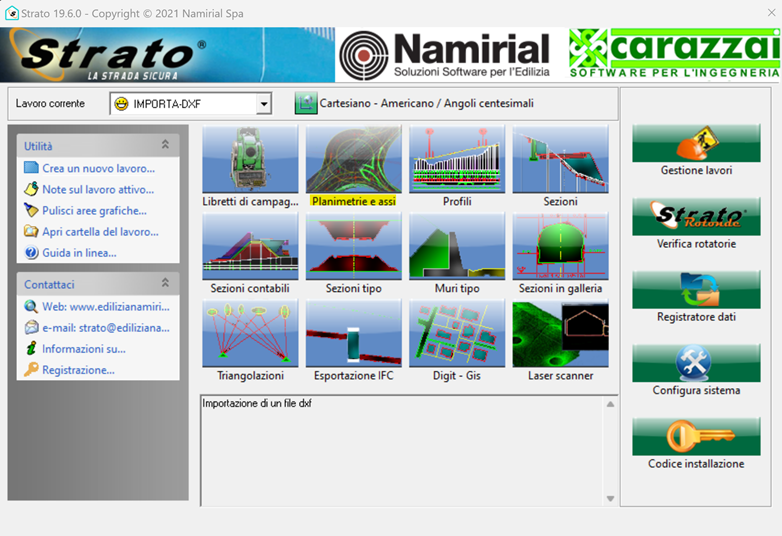

-L’importazione viene eseguita dall’area grafica “Planimetrie ed assi”

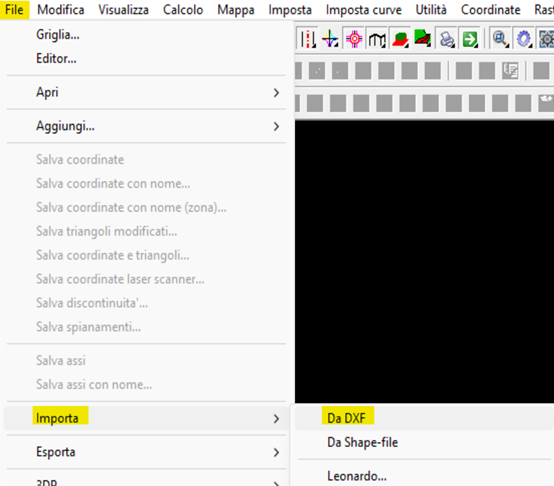

- Cliccare su “File” / “Importa” / “Da DXF”. Questo comando serve per accedere ad un'area grafica dalla quale è possibile aprire i file DXF e convertirli in formato coordinate di Strato (.COO)

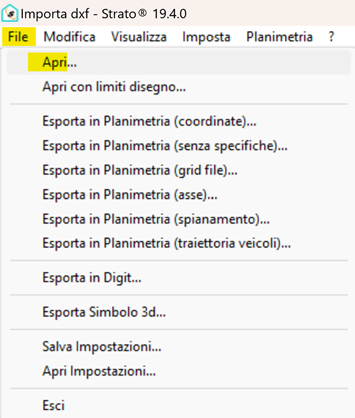

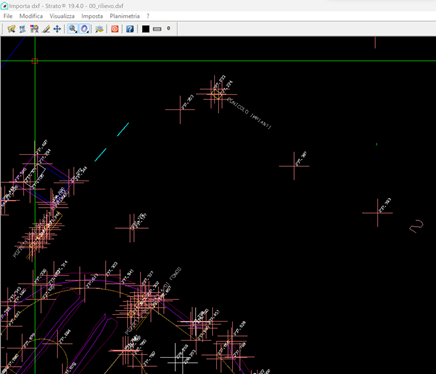

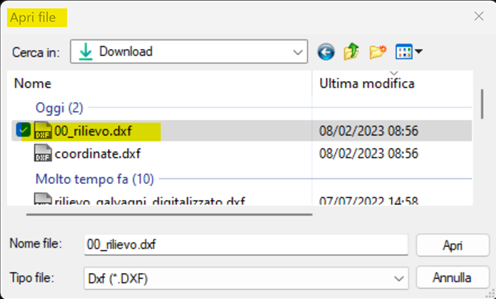

- Da questa entità grafica cliccare su “File” / “Apri” e si va a selezionare il file in formato Dxf;
- A questo punto sarà necessario dire al software quali sono gli elementi che ci interessa importare. Tale procedura si può effettuare in due modi:

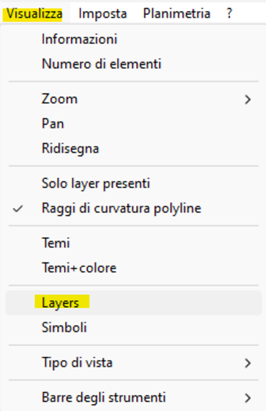

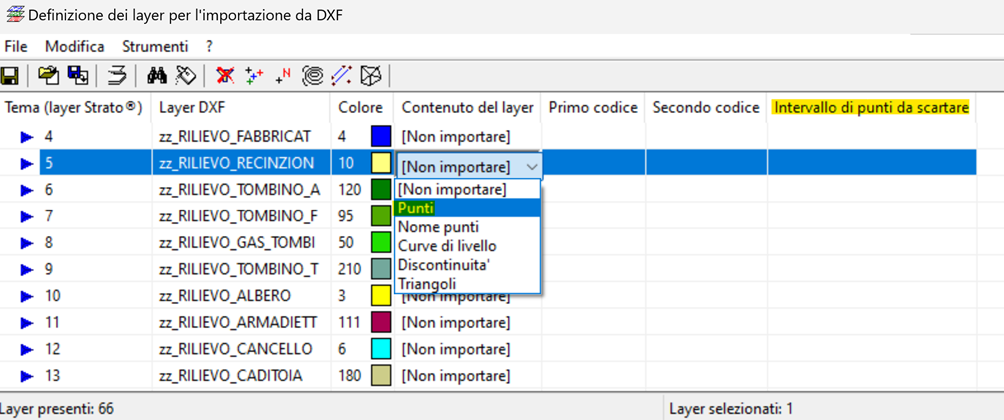

1) Da “Visualizza”/ “layers”, utilizzabile anche quando i punti, sono memorizzati su più layer.
Si va a definire ogni layer che deve essere importato. Se si stanno importando delle curve di livello è possibile, inoltre, impostare un intervallo di punti da scartare. Una volta terminato si vanno a salvare le impostazioni date da “File”/”Salva”.

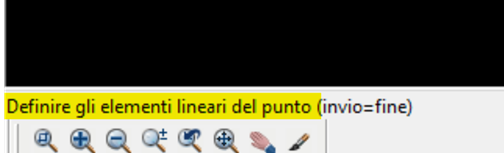

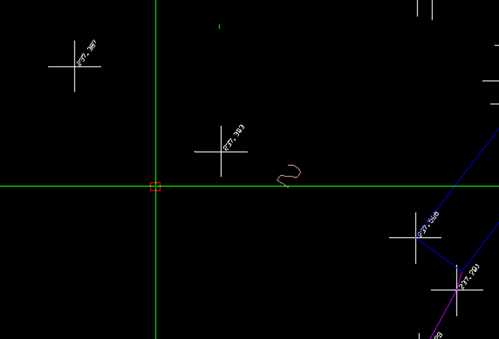

2) Cliccando su “Planimetria”, è possibile scegliere gli elementi che vogliamo importare. Per esempio, cliccando su “Punti”, come indicato dal software, si va a definire graficamente l’elemento punti. Tale metodo è utilizzabile solo se tutti i punti che si vogliono importare si trovano nello stesso layer.
La crocetta che definisce il punto, allo spostamento del mouse lampeggerà, cliccare il tasto sinistro per confermare la selezione e successivamente dare l’invio.
- A questo punto cliccare su “File” / “Esporta in Planimetrie coordinate”
-Dare un nome al file che si sta esportando e cliccare su Salva.

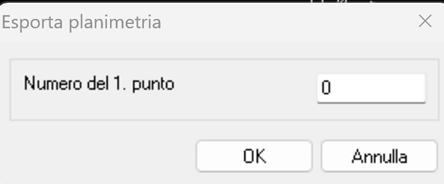

-Se si sta usando il secondo metodo verrà richiesto di indicare il numero del primo punto che si sta esportando e successivamente gli elementi punti vengono selezionati in maniera autonoma.
-Chiudere l’entità grafica e tornare quindi su “Planimetrie ed assi”

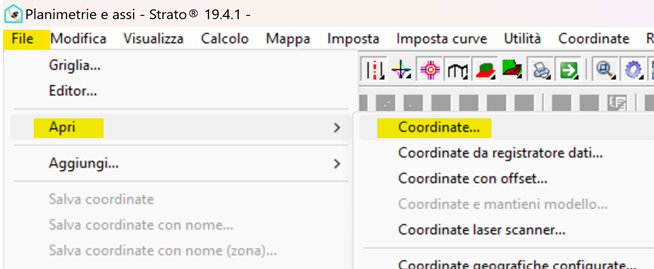

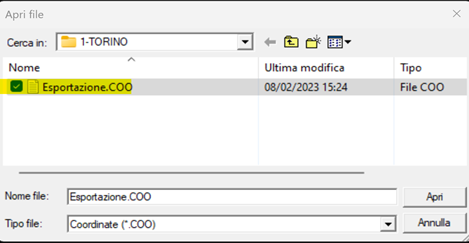

-Cliccare su “File” / “Apri” / “coordinate” e selezionare il file .coo appena salvato nell’entità grafica.
oppure dal comando rapido “Apri coordinate”
A questo punto il file è stato riportato nell’area grafica planimetrie ed assi.

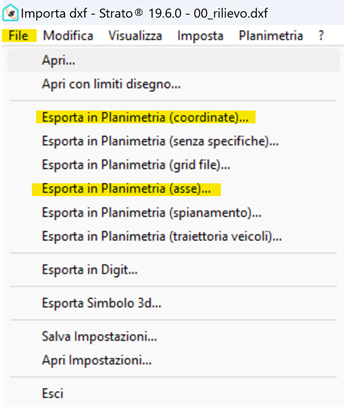

Nell’entità grafica troviamo le diverse tipologie di esportazione.
Se, per esempio, si stanno esportando punti, curve di livello o discontinuità” sarà necessario “Esportare in planimetrie (coordinate)”, se invece stiamo esportando un asse sarà necessario “Esportare in Planimetrie (asse)”.
