Come prima operazione, una volta creato il nuovo progetto, si va ad importare il rilievo da Dxf dall’area grafica “Planimetria ed assi”

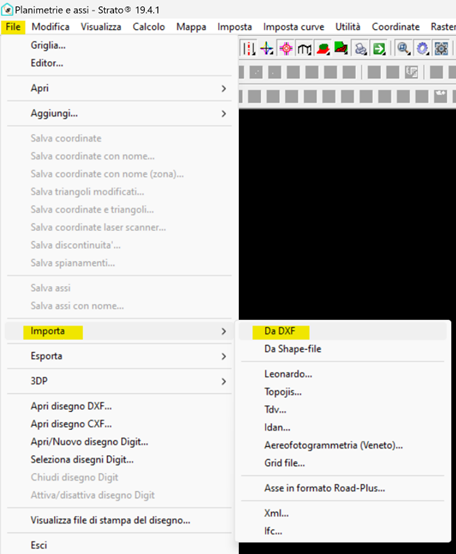

Per effettuare tale operazione andare su “File” / “Importa” / “da Dxf”

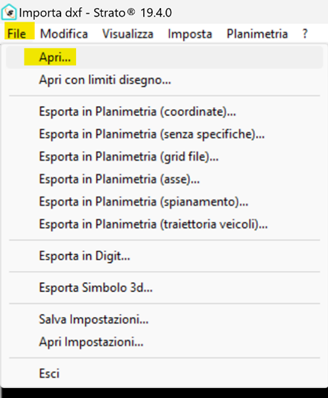

Si apre un'entità grafica da dove è possibile aprire il file dxf da "File" / "Apri"

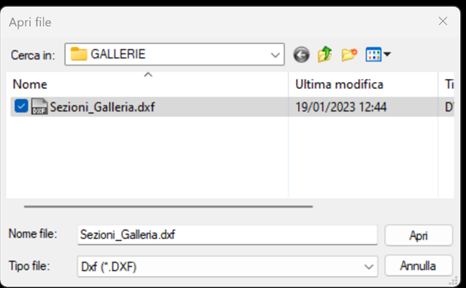

Andare a selezionare il file dxf da aprire.

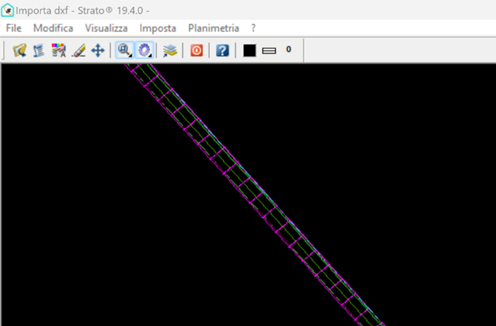

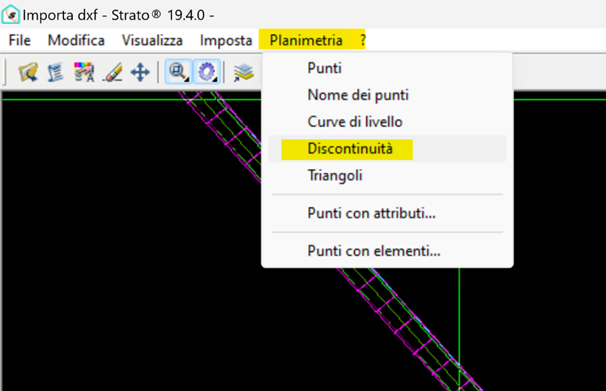

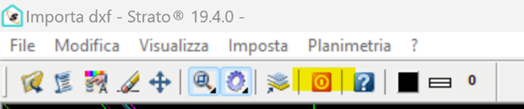

Sono presenti diversi modi per importare il contenuto del file, uno dei quali è l’utilizzo del comando "Planimetria" da dove andiamo a selezionare la tipologia degli oggetti che si vanno ad importare. In questo caso sarà necessario cliccare su "Discontinuità" e andare a selezionare una linea della galleria.
Questo è possibile in quanto, le sezioni da importare si trovano tutte sotto lo stesso layer.

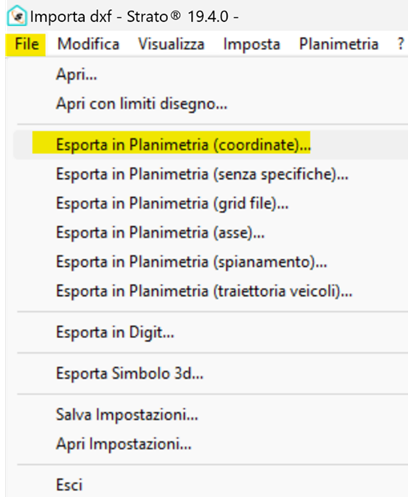

Successivamente esportare le sezioni cliccando su "File" / "Esporta in Planimetrie coordinate".

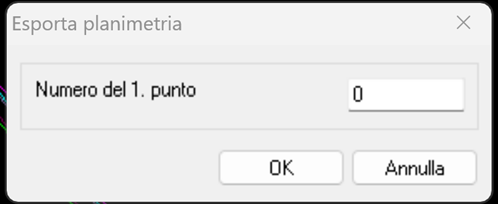

Dare il nome al file .coo che si sta esportando e se necessario indicare il numero del punto da cui si vuole iniziare la numerazione del rilievo, altrimenti lasciare 0.
Chiudere l'entità grafica e tornare su "Planimetrie ed assi"

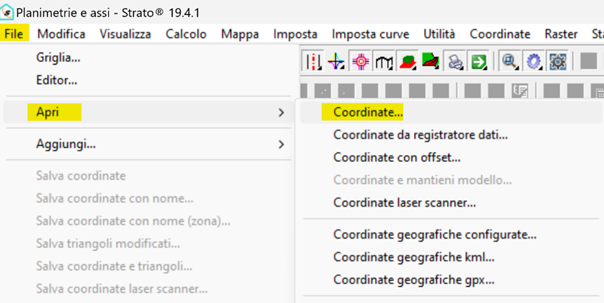

da dove è possibile importare il file .coo del rilievo appena salvato da "File" / "Apri" / "Coordinate".

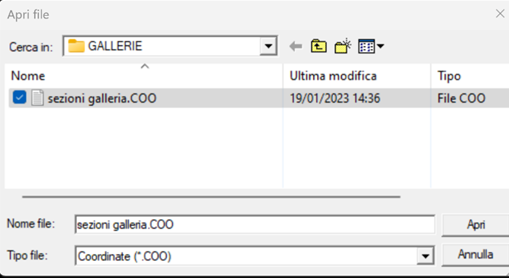

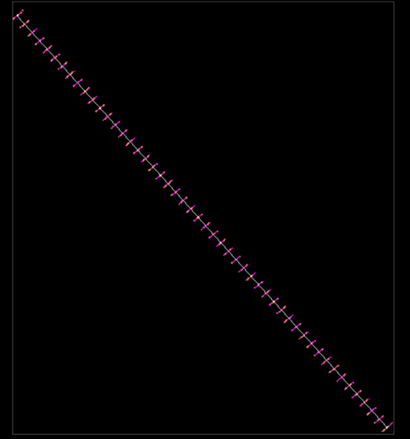

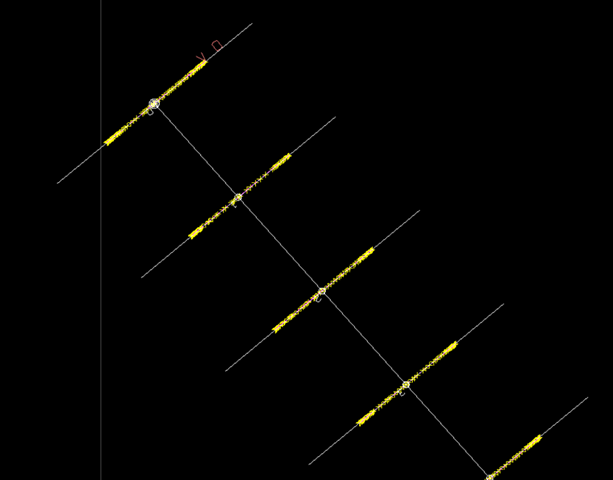

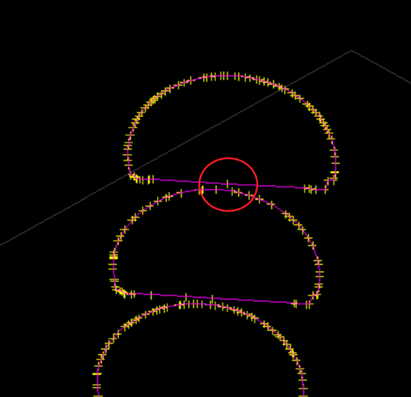

Per visualizzare in maniera più chiara le sezioni importate è possibile attivare la vista assonometrica.
Una volta terminata questa prima fase di importazione, si passa all’elaborazione di tale rilievo.
Il primo step sarà quello di disegnare il nuovo asse stradale o ferroviario che sia che attraversa le sezioni in galleria.

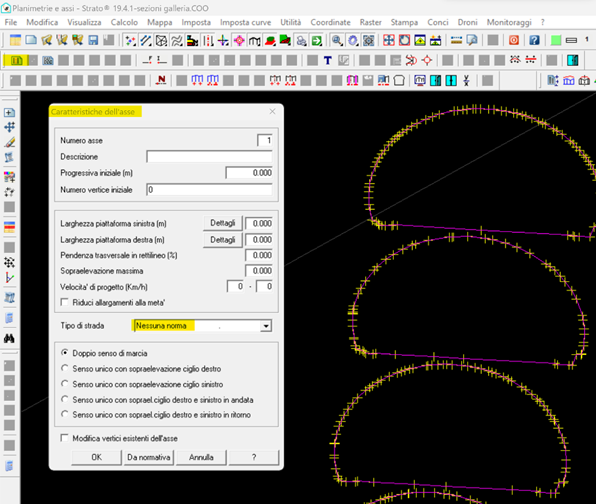

Cliccare su nuovo asse ed andare a definire i parametri richiesti dal software.
Come punto iniziale dell'asse, per comodità, diamo il punto centrale della prima sezione. Nel caso in esame le sezioni costituiscono un tratto rettilineo, di conseguenza, sarà possibile dare direttamente come vertice finale dell’asse, il punto centrale dell’ultima sezione in galleria. Nel caso avessimo avuto un tratto irregolare sarebbe stato necessario inserire dei vertici dell’asse intermedi.
Sarà necessario ora inserire le sezioni. In presenza di un rilievo con sezioni in galleria a passo costante, sarà possibile inserire le sezioni in maniera automatica cliccando su l tasto "passo tra le sezioni". Nel caso in cui sono presenti delle sezioni a passo irregolare, queste vanno inserite manualmente cliccando sul comando “Nuova sezione”.
“Passo tra le sezioni”

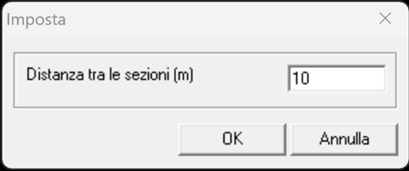

Inserire la distanza tra le sezioni
Cliccare su "Nuove sezioni ad intervallo costante"
Cliccare sulla t di tutte per fare in modo che le sezioni vengano inserite lungo tutto l'asse.
Controllare che le sezioni sono state realizzate tutte correttamente. Se non fosse presente la prima o l'ultima, inserirla manualmente cliccando su "Nuova Sezione"
Inserire anche un adeguato “Offset di estrazione” delle sezioni.

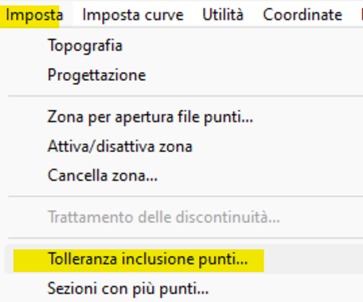

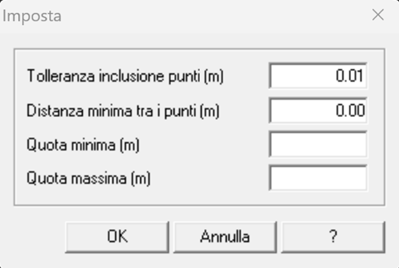

A questo punto sarà necessario impostare una tolleranza di inclusione punti, prima di estrarre il lavoro, tale comando è possibile trovarlo da "Imposta" / "tolleranza inclusione punti"
Si consiglia di impostare una tolleranza minima come ad esempio 0.01 m.
Estrarre il lavoro cliccando su "Estrazione profili dai punti sugli assi"
Dare il nuemro dell’asse di riferimento. In questo caso “1”
Sarà possibile includere o meno le sezioni nel profilo (si/no).

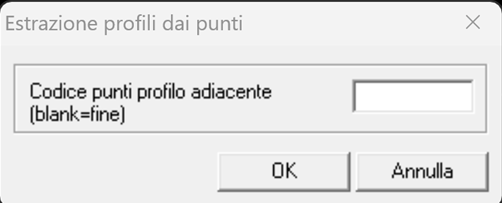

Il “codice punti profilo adiacente”, è possibile lasciarlo in bianco e dare ok.

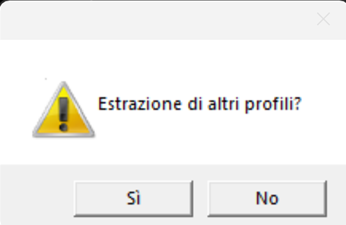

Alla domanda estrazione di altri profili, in questo caso di esempio, essendo presente un unico asse, indicare “no”.

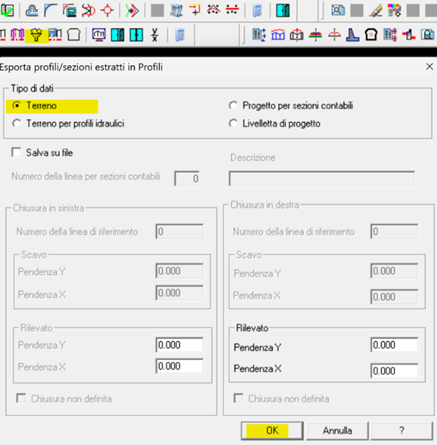

Successivamente cliccare su "Esporta profili e sezioni estratti in profili”, indicare “terreno” e dare l’ok.

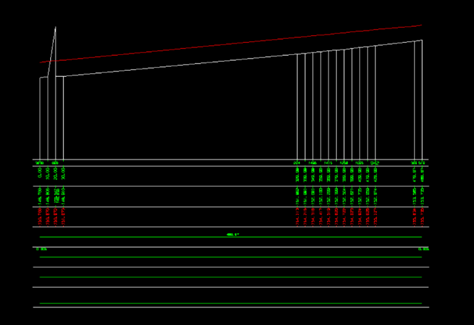

Passare all'area grafica profili, dove sarà necessario realizzare una nuova livelletta che servirà per dare una quota al progetto. Si consiglia di disegnare la livelletta ad una quota di un paio di metri più in alto rispetto al fondo così da facilitare il riconoscimento della frequenza dei punti della parte in basso della galleria.
Una volta ultimato il progetto altimetrico sarà necessario tornare nell’area grafica “planimetria ed assi”, per impostare la tolleranza di inclusione punti in maniera adeguata all’esportazione delle sezioni in galleria.
In tale caso di esempio è possibile impostare 1 metro. ("Imposta" / "tolleranza inclusione punti")

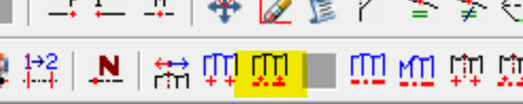

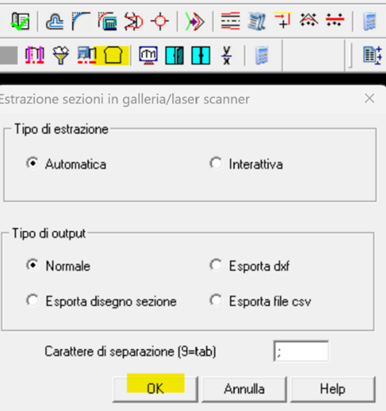

Successivamente estrarre il lavoro per le sezioni in galleria cliccando su "Estrazione di sezioni in galleria"

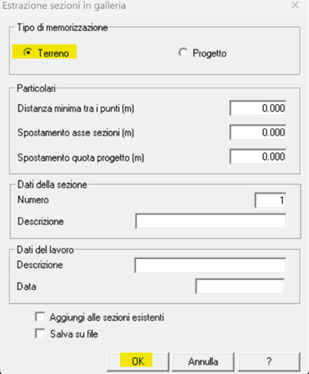

Indicare il terreno come tipo di memorizzazione e se necessario, il software dà la possibilità di inserire una descrizione.
Indicare la "t" di tutte e dare l'invio alla fine della procedura.

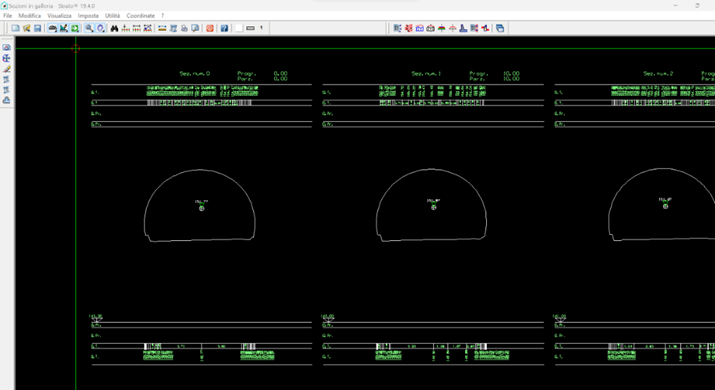

Passare all'area grafica sezioni in galleria dove a questo punto è possibile visualizzare tutte le sezioni con i relativi dati.
Qui si conclude la prima fase di elaborazione del file delle sezioni in gallerie in dxf.
Passiamo ora all’elaborazione specifica nel caso in cui dobbiamo accertare l’iscrizione della sagoma di un treno all’interno della sezione di galleria esistente.
Verifica della sagoma di un treno all’interno di una sezione in galleria
Dal modulo planimetrie ed assi si effettua ora “l’estrazione sezioni dai punti (sugli assi)”
e l’esportazione dei prifili e delle sezioni estratte in profili
Andare a progettare ora la nuova livelletta di progetto nell’area grafica profili e successivamente esportare tutto nel modulo sezioni.

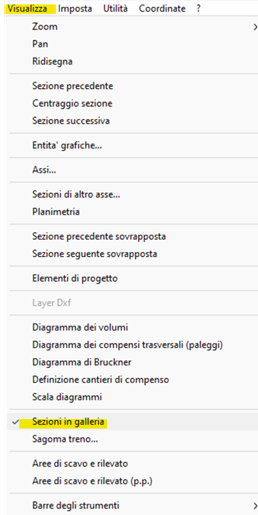

Dall’area grafica sezioni, è possibile visualizzare le sezioni in galleria che sono state precedentemente elaborate ed esportate nel modulo sezioni attraverso il comendo “Visualizza” / “Sezioni in galleria”.
A questo punto sarà necessario andare ad inserire una sezione tipologica nel modulo sezioni.
Nel caso in esame si tratta di una sezione ferroviaria.
Se siamo in possesso di una sezione tipologica ferroviaria la andremo direttamente ad inserire dal comando “Inserisci/sostituisci sezione tipo”
Oppure andremo a crearne una nuova dal modulo “sezioni tipo”.

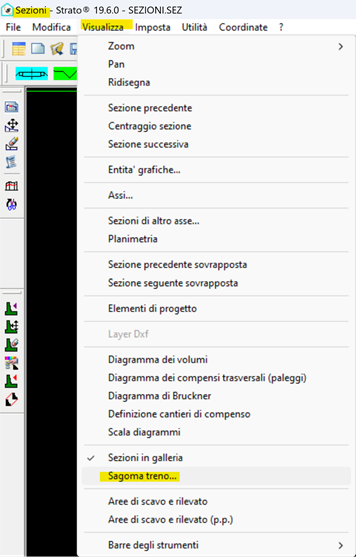

Una volta inserita la corretta sezione tipo, è possibile andare a visualizzare nel modulo sezioni, la sagoma del treno da “Visualizza” / “Sagoma treno”
All’interno del lavoro di “MC” sono già presenti alcune tipologie di sagome del treno:

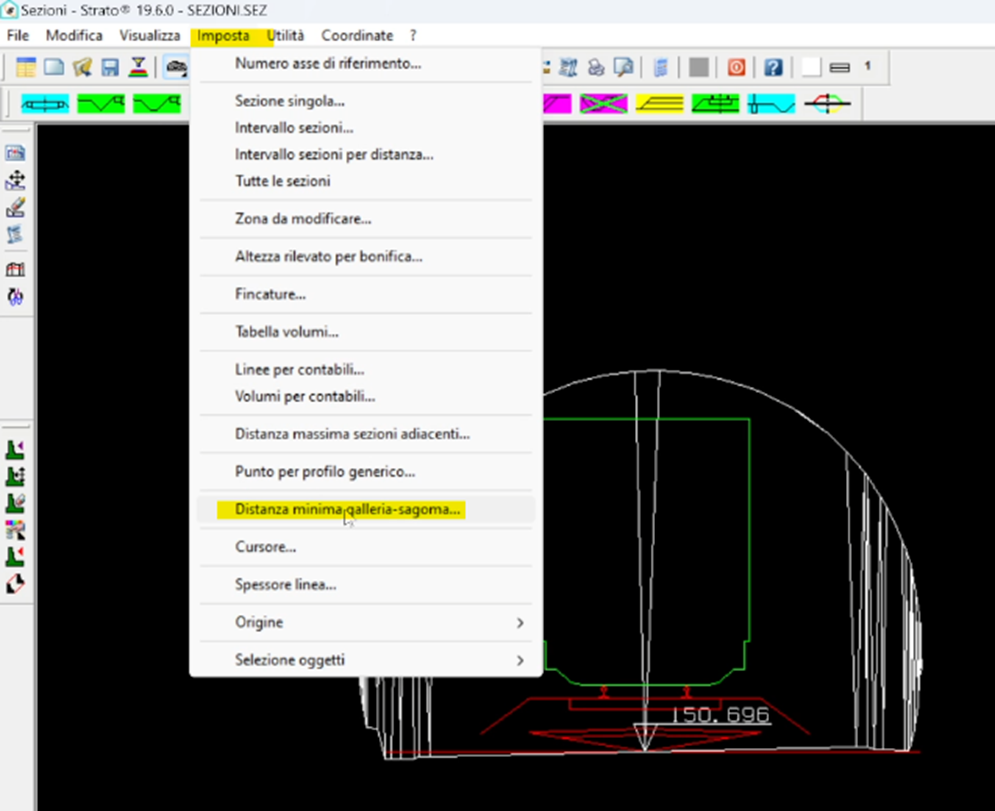

Successivamente cliccare su “Imposta” / “Distanza minima galleria-sagoma”

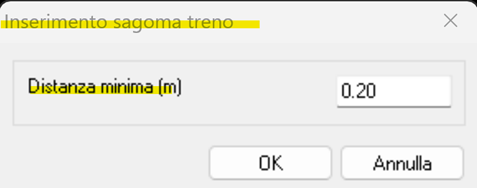

Il software ci chiede di impostare una distanza minima tra la sagoma del treno e la galleria
Successivamente va a verificare tali condizioni, se la distanza che riscontra va al di sotto del valore impostato sarà segnalata in rosso.
La sagoma del treno che viene inserita nel modulo sezioni, ha estensione .sgm. Se le sezioni già presenti all’interno del lavoro di “MC” non fossero idonee, è possibile andare ad importare la sagoma del treno da dxf.
Per poter realizzare tale operazione seguire la procedura sottostante:
-Dal modulo sezioni in galleria cliccare su “File” / “Importa da dxf”
-Si aprirà un’entità grafica dove si va ad aprire il file dxf della nuova sagoma del treno, da “File” / “Apri”
-Da “imposta” / “Seleziona oggetti” / “Tutto” si seleziona ciò che andrà trasformato in formato .sgm
-Successivamente cliccare su “File” / “Esporta sagoma treno”. Seguire le direttive del software in basso a sinistra ( selezionare il binario di sinistra e quello di destra)
-Finita la procura il software chiederà di dare un nome al file che avrà estensione .sgm adatta ad essere importata nel modilo sezioni con il comando “Visualizza” / “Sagoma treno” descritto in precedenza.
