La prima problematica che si presenta è quella relativa all’importazione dei rilievi dal nostro strumento.

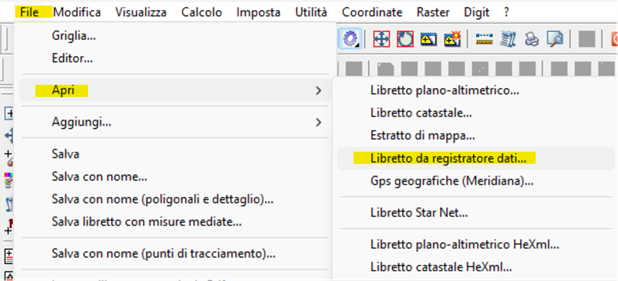

Il software Strato si interfaccia con il registratore dati.
Il rilievo può essere eseguito con varie strumentazioni e memorizzato sul registratore dati dello strumento oppure su un supporto come una scheda di memoria, con cui può essere riportato direttamente sul pc.

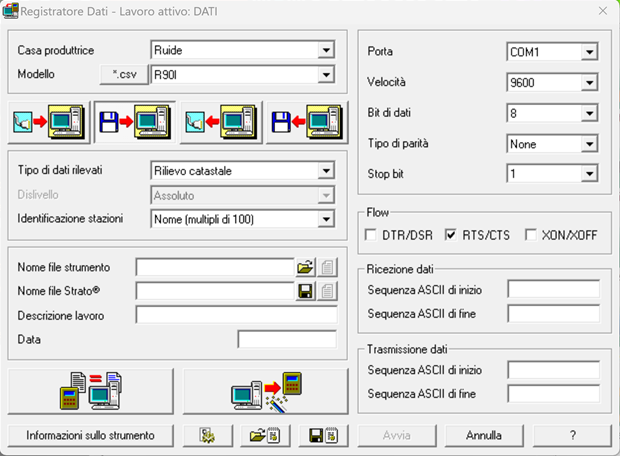

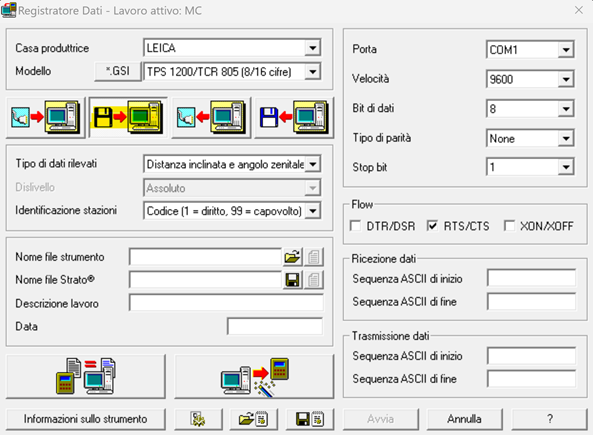

Analisi della videata del registratore Dati:
Nella parte sinistra è possibile impostare la casa produttrice e il modello della strumentazione.

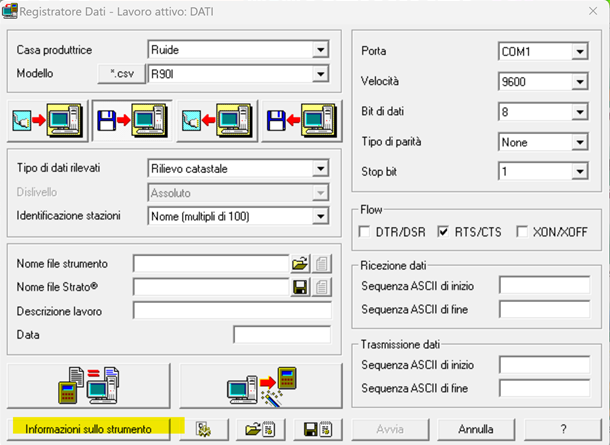

Cliccando su “informazioni sullo strumento” avremo la descrizione sulle codifiche dei dati che sono previste nel file di conversione nel DNA. (la codifica determina il tipo di dato rilevato)

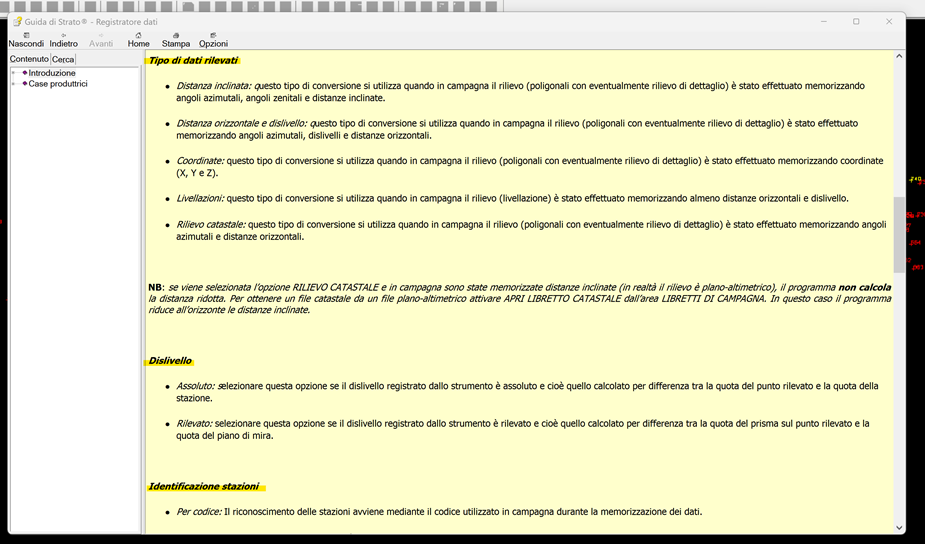

Inoltre, è possibile avere spiegazioni riguardanti il “Tipo di dati rilevati”, “Dislivello” e “Identificazione stazioni” che sono dati del registratore dati da compilare.

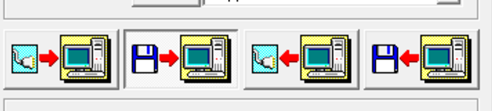

Subito dopo aver impostato la casa produttrice ed il modello, è necessario indicare se si sta effettuando un “Trasferimento e conversione dati da Strumento” oppure una “Conversione dati da file”
Trasferimento e conversione dati da strumento

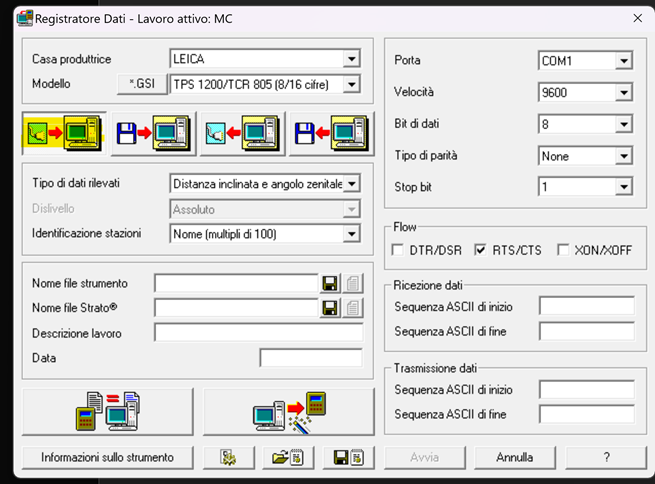

Per effettuare tale tipologia di trasferimento dati, deve essere impostato il “Trasferimento e conversione dati da strumento”
Nella parte destra della videata del registratore dati troviamo le specifiche da impostare per fare in modo che lo strumento venga letto correttamente da Strato.

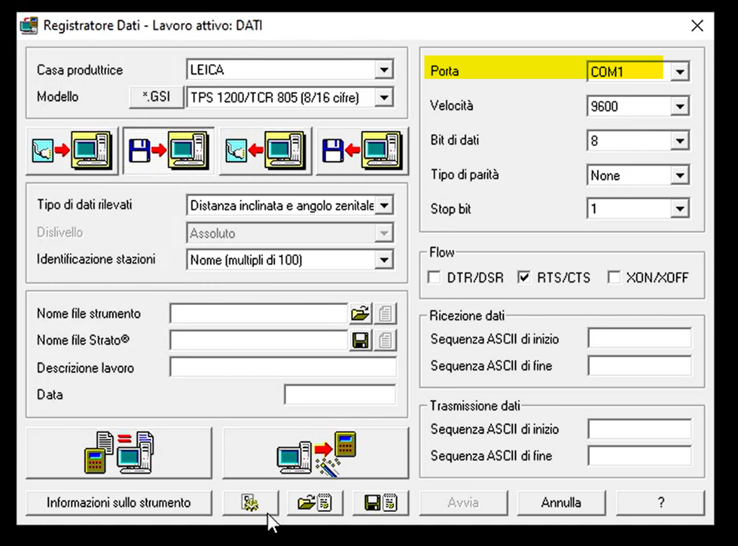

-Porta: è necessario identificare su che porta seriale è collegato lo strumento.
*1 PROCEDURA CONTROLLO CORRETTEZZA DELLA PORTA DI COLLEGAMENTO
-Velocità: questo parametro misura la velocità di comunicazione
-Bit dei dati: Bit dei dati definiti
-Tipologia di parità
-Stop Bit
Questi parametri vanno configurati in base ai settaggi e alle caratteristiche dello strumento.
Il Flow è il tipo di controllo trasmissione come da specifiche riportate dalla manualistica dello strumento.
Successivamente andiamo a compilare la parte in basso a sinistra.

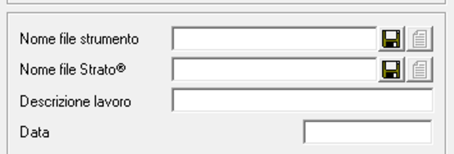

Nome file Strumento: In questa sezione andrà inserito il nome del file che viene dallo strumento, e questo sarà salvato con l’estensione che abbiamo specificato nel modello.
Nome file Strato: In questa sezione sarà dato il nome del file letto da Strato con estensione .lib.
Quindi collegando lo strumento al pc, attraverso il registratore dati, Strato recepisce il file che deriva dallo strumento con l’estensione che abbiamo impostato e attraverso i driver relativi ad ogni strumento, questo viene convertito in un file leggibile dal software (con estensione .lib)
Per completare l’importazione cliccare su “Avvia”
Conversione dati da file
Nel caso in cui si sono già trasferiti i dati dallo strumento con l’apposito programma dato in dotazione alla strumentazione, allora si può provvedere all’importazione attraverso la Conversione dei dati da file.
In questo caso non sarà necessario compilare la parte relativa ai dati dello strumento: porta, velocità ecc, mentre per i dati della casa produttrice, del modello, il tipo di dati rilevati, il dislivello e l’identificazione delle stazioni, valgono le stesse condizioni spiegate in precedenza. Nella sezione “Nome file Strumento” il file non è più in scrittura ma in apertura (come possiamo notare dal simbolo della cartella gialla), di conseguenza sarà necessario caricare il file scaricato dallo strumento che è stato già precedentemente elaborato dal programma in dotazione alla strumentazione.
Nella parte sottostante “Nome file Strato”, sarà presente il file che viene convertito dai driver nel formato letto da strato.

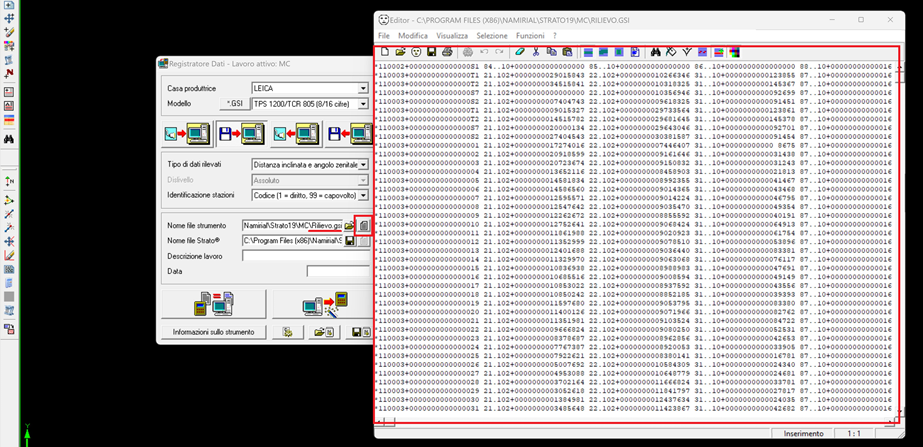

Esempio del file Rilievo.gsi
File in formato gsi
File convertito in formato .lib leggibile da Strato
*1 PROCEDURA CONTROLLO CORRETTEZZA DELLA PORTA DI COLLEGAMENTO

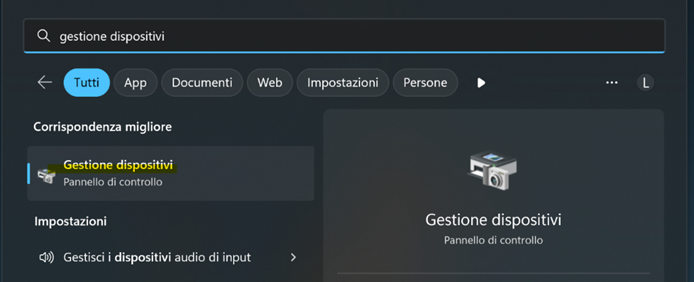

Per capire qual è la corretta porta da inserire in registratore dati, andare su "Gestione dispositivi"
Porte (COM e LPT) e vedere dove è collegato lo strumento.
In questo caso la porta da inserire in registratore dati sarà la COM1.
