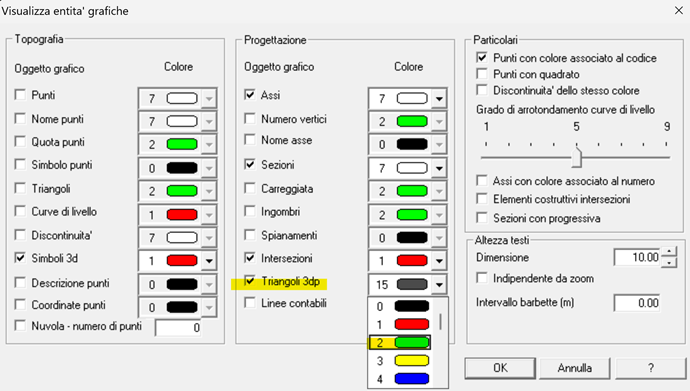

Per poter visualizzare i triangoli 3dp è necessario attivare da “Visualizza Entità grafiche” l’oggetto “Triangoli 3Dp”

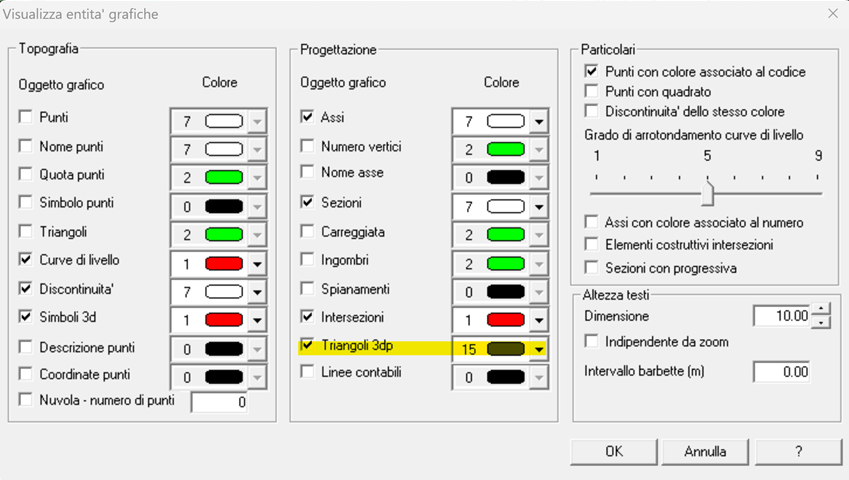

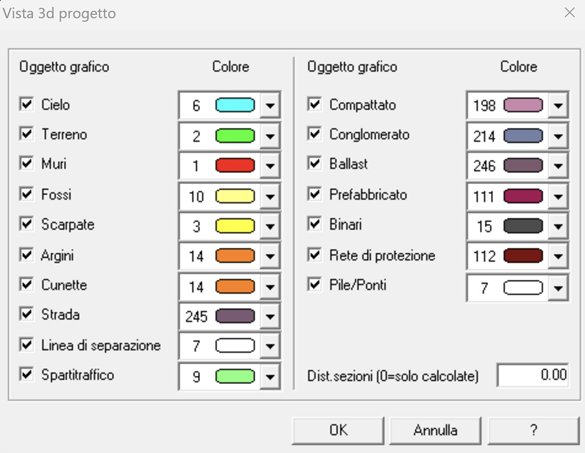

Inserendo il colore 15 andranno in visualizzazione tutti i triangoli 3dp, altrimenti è possibile attivare solo quelli relativi ad un oggetto specifico. La corrispondenza tra oggetto e colore è quella impostata nella vista 3D di progetto riportata nell’immagine sottostante.
La visualizzazione dei triangoli 3dp risulta molto utile nel caso in cui sia necessario effettuare delle modifiche di tali triangoli. Per esempio, è possibile che durante la progettazione i triangoli non vengano tagliati correttamente per cui si richiede un intervento manuale per effettuare delle modifiche.
Una volta visualizzati i triangoli è possibile andare ad effettuare le modifiche necessarie utilizzando gli strumenti dell’apposita barra.
Per esempio, per cancellare i triangoli del terreno che si possono trovare sopra un asse stradale o una rotatoria la procedura è la seguente:
-Come prima cosa è necessario visualizzare solamente i triangoli che ci interessano, in questo caso sono i triangoli 3Dp del terreno “Colore 2”
-A questo punto sarà necessario selezionare lo strumento che si vuole utilizzare, per esempio “cancella triangolo”

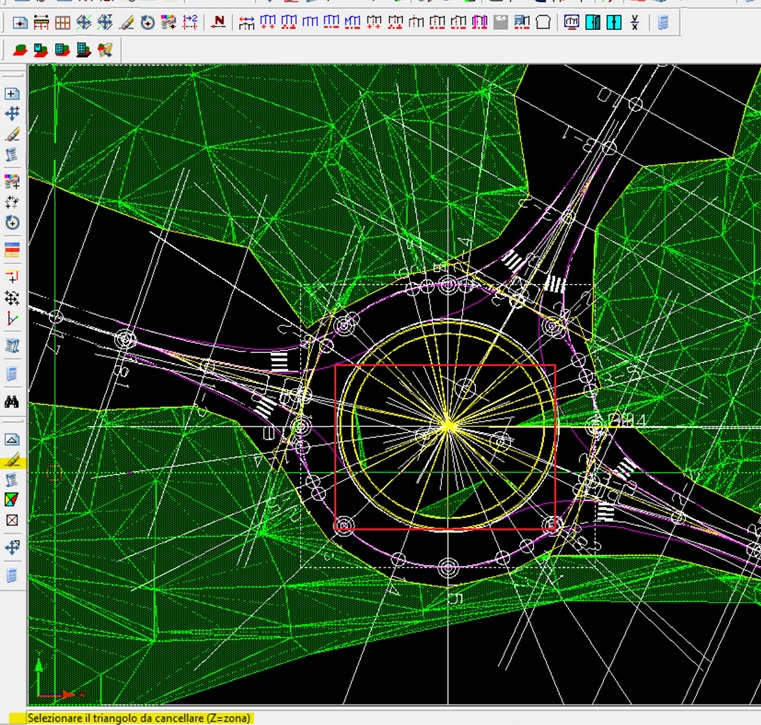

Selezionato il comando il software dà la possibilità di eliminare i triangoli per zona (cliccando la z dalla tastiera e selezionando la zona) oppure possiamo selezionarli singolarmente.

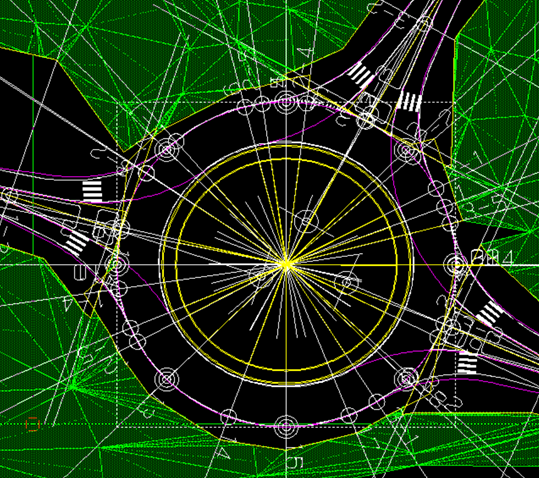

Per visualizzare meglio i triangoli da modificare o cancellare è possibile inserire un riempimento andando su “Imposta” / “Topografia” / “Percentuale di riempimento triangoli”.
-Effettuate le modifiche sarà necessario esportare il tutto da “File” / “ 3DP” / “Esporta modello modificato”
